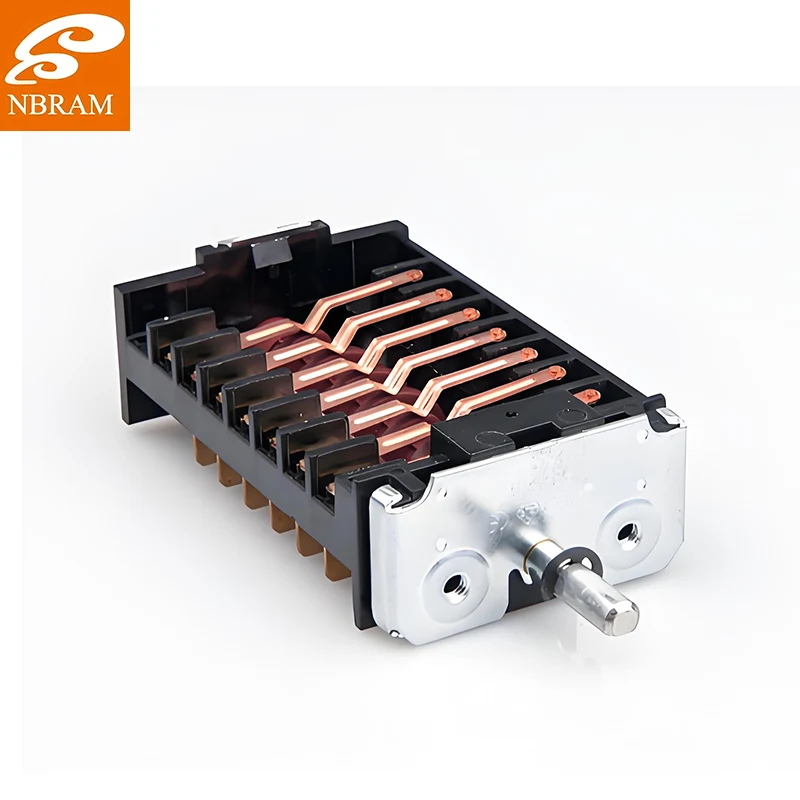

สวิตช์โรตารี

หลังจากหลายปีของการต่อสู้กับระบบสวิตช์ที่ออกแบบมาไม่ดีซึ่งล้มเหลวในช่วงเวลาที่เลวร้ายที่สุดเท่าที่จะเป็นไปได้ ฉันเริ่มรู้สึกซาบซึ้งอย่างมากต่อความสง่างามทางกลไกและความน่าเชื่อถือทางไฟฟ้าของสวิตช์โรตารีที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสม ผลิตภัณฑ์ของ NBRAM แสดงถึงการผสมผสานที่สมบูรณ์แบบระหว่างความแม่นยำทางกลและประสิทธิภาพทางไฟฟ้า - พวกเขาไม่ได้เป็นเพียงผู้สร้างหน้าสัมผัสธรรมดา แต่เป็นอุปกรณ์กำหนดเส้นทางวงจรที่ซับซ้อนที่จัดการทุกอย่างตั้งแต่การสลับสัญญาณระดับต่ำไปจนถึงการควบคุมวงจรกำลังสูง สิ่งที่ทำให้สิ่งเหล่านี้แตกต่างคือความสามารถในการจัดเตรียมวงจรหลายวงจรผ่านอินเทอร์เฟซการควบคุมเดียว ช่วยให้วิศวกรมีความยืดหยุ่นในการออกแบบระบบที่เหนือชั้น ขณะเดียวกันก็รักษาการตอบสนองสัมผัสที่ผู้ปฏิบัติงานพึ่งพาเพื่อการทำงานที่มั่นใจ

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

เรามาตรวจสอบข้อกำหนดทางเทคนิคที่สำคัญในการใช้งานสวิตช์จริงกัน สวิตช์แบบหมุนของ NBRAM รองรับพิกัดกระแสตั้งแต่ 0.5A ถึง 30A ที่ 250V AC ขึ้นอยู่กับวัสดุหน้าสัมผัสและการกำหนดค่า ความต้านทานหน้าสัมผัสยังคงต่ำกว่า 20mΩ สำหรับหน้าสัมผัสโลหะผสมเงิน ซึ่งมีความสำคัญอย่างยิ่งต่อการรักษาความสมบูรณ์ของสัญญาณในการใช้งานที่มีความละเอียดอ่อน ความต้านทานของฉนวนเกิน 100MΩ ที่ 500V DC ในขณะที่ความเป็นฉนวนรองรับ 1500V AC เป็นเวลาหนึ่งนาทีโดยไม่พัง โดยทั่วไปอายุการใช้งานของกลไกจะเกิน 50,000 รอบสำหรับรุ่นมาตรฐาน โดยรุ่นที่ใช้งานหนักบางรุ่นสามารถใช้งานได้ถึง 100,000 ครั้ง ช่วงอุณหภูมิในการทำงานตั้งแต่ -40°C ถึง 85°C ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมต่างๆ จำนวนตำแหน่งมีตั้งแต่ 2 ถึง 12 ตำแหน่งต่อสำรับ โดยมีการกำหนดค่าหลายสำรับทำให้สามารถกำหนดเส้นทางวงจรที่ซับซ้อนได้ ข้อกำหนดแรงบิดแตกต่างกันไปตั้งแต่ 5-50 N-cm ขึ้นอยู่กับขนาดสวิตช์และจำนวนตำแหน่ง

รายละเอียดการผลิต

กระบวนการผลิตสวิตช์แบบหมุนผสมผสานการตัดเฉือนที่มีความแม่นยำเข้ากับความเป็นเลิศทางวิศวกรรมไฟฟ้า เราเริ่มต้นด้วยการเลือกวัสดุหน้าสัมผัส - โลหะผสมเงินที่มีความบริสุทธิ์สูงสำหรับการใช้งานทั่วไป หรือสีเงิน-แคดเมียมออกไซด์สำหรับการสลับกระแสไฟฟ้าที่สูงขึ้น ซึ่งความต้านทานส่วนโค้งมีความสำคัญ กระบวนการสร้างหน้าสัมผัสใช้การปั๊มและการขึ้นรูปที่แม่นยำเพื่อสร้างหน้าสัมผัสด้วยพื้นผิวที่เหมาะสมที่สุด ซึ่งรับประกันความต้านทานต่ำและการทำงานที่เชื่อถือได้

การประกอบกลไกคือจุดที่งานศิลปะที่แท้จริงเกิดขึ้น กลไกการหน่วงแต่ละอันได้รับการปรับเทียบอย่างรอบคอบเพื่อให้เกิดความสมดุลที่สมบูรณ์แบบระหว่างตำแหน่งที่เป็นบวกและการหมุนที่ราบรื่น ฉันเคยเห็นช่างเทคนิคการประกอบของเราปรับความตึงของสปริงและตำแหน่งลูกปืนเพื่อให้ได้ "คลิก" ที่น่าพึงพอใจซึ่งผู้ปฏิบัติงานพึ่งพาในการยืนยันตำแหน่ง การตัดเฉือนเพลาได้รับความสนใจเป็นพิเศษ เราใช้เพลาทองเหลืองหรือสเตนเลสที่มีพิกัดความเผื่อที่แม่นยำ ช่วยให้หมุนได้อย่างราบรื่นโดยไม่โยกเยกหรือหลุดร่อน

กระบวนการผลิตดาดฟ้าเกี่ยวข้องกับการขึ้นรูปวัสดุฉนวนอย่างแม่นยำ เราใช้พลาสติกเทอร์โมเซตที่เติมแก้วซึ่งมีความเป็นฉนวนที่ดีเยี่ยม ในขณะเดียวกันก็รักษาความเสถียรของมิติตลอดการเปลี่ยนแปลงของอุณหภูมิ ส่วนรองรับหน้าสัมผัสได้รับการขึ้นรูปด้วยช่องที่มีความแม่นยำ ซึ่งรับประกันการจัดตำแหน่งหน้าสัมผัสที่กำลังเคลื่อนที่กับเทอร์มินอลที่อยู่กับที่อย่างสมบูรณ์แบบ

กระบวนการประกอบขั้นสุดท้ายเกี่ยวข้องกับการจัดวางแผงหลายชั้นอย่างระมัดระวังสำหรับสวิตช์ที่ซับซ้อน ช่างเทคนิคของเราใช้เครื่องมือการจัดตำแหน่งด้วยแสงเพื่อให้แน่ใจว่าการลงทะเบียนระหว่างแท่นต่างๆ สมบูรณ์แบบ เนื่องจากในสวิตช์แบบหลายขั้ว การจัดตำแหน่งที่ไม่ตรงแม้เพียงเล็กน้อยอาจทำให้เกิดปัญหาด้านเวลาระหว่างการดำเนินการสลับได้

สวิตช์โรตารีที่เสร็จสมบูรณ์ทุกตัวผ่านการทดสอบอย่างเข้มงวด ซึ่งรวมถึงการตรวจสอบความต่อเนื่องทางไฟฟ้าในแต่ละตำแหน่ง การทดสอบความต้านทานของฉนวน การตรวจสอบความแข็งแรงของไดอิเล็กทริก และการทดสอบการทำงานทางกล เราทดสอบสวิตช์ตลอดอายุการใช้งานเชิงกลเพื่อตรวจสอบประสิทธิภาพที่สม่ำเสมอและความน่าเชื่อถือของหน้าสัมผัส นอกจากนี้ เรายังทำการทดสอบด้านสิ่งแวดล้อม รวมถึงการหมุนเวียนความร้อน การสัมผัสความชื้น และการทดสอบการสั่นสะเทือน เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ในสภาวะโลกแห่งความเป็นจริง

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

สวิตช์แบบหมุนแสดงให้เห็นคุณค่าอย่างแท้จริงในการใช้งานที่ต้องการการกำหนดค่าวงจรหลายวงจรจากจุดควบคุมจุดเดียว ฉันได้ระบุไว้สำหรับแผงควบคุมอุตสาหกรรมที่ผู้ปฏิบัติงานจำเป็นต้องเลือกระหว่างโหมดการทำงานของเครื่องจักรหรือพารามิเตอร์กระบวนการที่แตกต่างกัน การวางตำแหน่งตัวหน่วงเชิงบวกให้การตอบสนองแบบสัมผัสที่ยืนยันตำแหน่งสวิตช์โดยไม่ต้องมีการยืนยันด้วยภาพ ซึ่งมีความสำคัญอย่างยิ่งในสภาพแวดล้อมที่ผู้ปฏิบัติงานต้องจับตาดูกระบวนการมากกว่าการควบคุม ความสามารถในการจัดการทั้งวงจรกำลังและสัญญาณทำให้เหมาะสำหรับการใช้งานเครื่องมือวัดที่มีพื้นที่จำกัดแต่ความต้องการด้านฟังก์ชันการทำงานสูง เมื่อเร็วๆ นี้ เราได้นำสวิตช์โรตารีแบบหลายชั้นมาใช้ในคอนโซลมิกซ์เสียง ซึ่งควบคุมทั้งการเลือกช่องสัญญาณและการควบคุมอีควอไลเซอร์ - ความน่าเชื่อถือนั้นยอดเยี่ยมมากตลอดการใช้งานทุกวันเป็นเวลานานหลายปีในสภาพแวดล้อมระดับมืออาชีพที่มีความต้องการสูง
